한번 배워두면 평생 써먹는 3D펜으로 입체모형 만들기3D펜으로 만들기

3D펜만 있다면 주사위처럼 간단한 모형부터 공룡이나 로봇 같은 정교한 입체모형까지 만들 수 있습니다. 우리 친구들이 착용할 수 있는 안경이나 모자, 가면이나 팔찌를 만드는 일도 가능한데요. 3D펜을 활용해 입체모형을 만드는 방법, 지금부터 함께 배워볼까요?

3D펜의 작동 방식을 익히기 위해, 이번 시간에는 에펠탑을 만들어 볼 예정인데요. 왜 하필 에펠탑이냐고요? 에펠탑은 뼈대 위주로 구성돼 있어 초보자도 손쉽게 만들 수 있기 때문입니다. 3D펜으로 입체모형을 만들 때 가장 중요한 일이자, 처음해야 하는 일은 스케치를 해주는 것입니다. 이것을 도안이라고 해요. 쉽게 말해 입체모형 설계도라고 할 수 있죠.

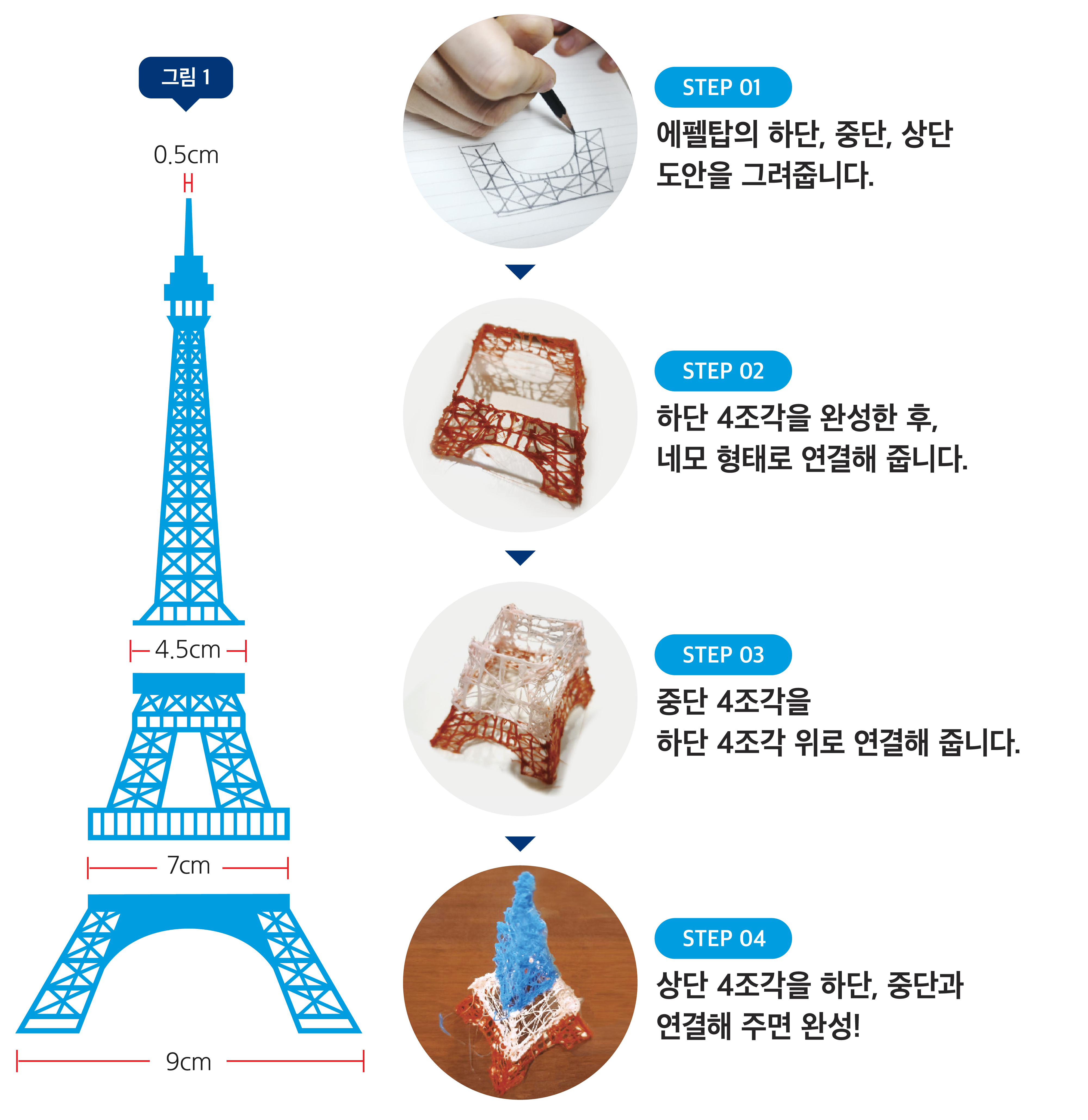

에펠탑의 도안은 탑의 하단 부분(아래 9cm, 위 7cm)과 중단 부분(아래 7cm, 위 4.5cm), 그리고 상단 부분(아래 4.5cm, 위 0.5cm)으로 나누어 그려줍니다(그림 ① 참조). 이중 하단 부분은 중간에 반원을 넣어주면 좀 더 멋진 에펠탑을 만들 수 있습니다.

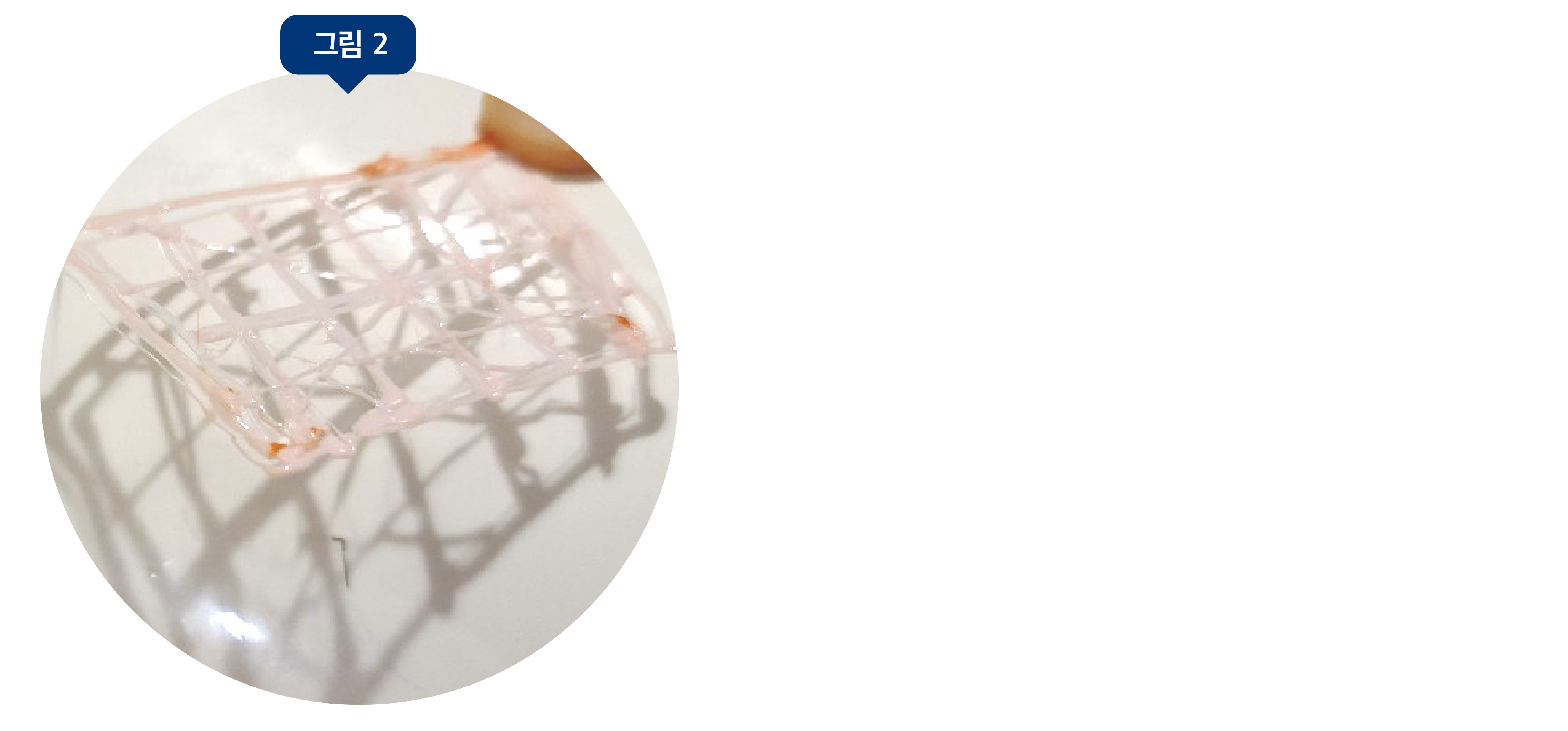

3D펜의 예열이 끝나면 도안을 따라 그려줍니다. 종이 위에 직접 3D펜으로 그리면 필라멘트가 도안에서 잘 떨어지지 않거나 도안의 스케치가 지워질 수 있어요. 기름종이를 도안 위에 올려놓고 테이프로 단단히 고정해 주면 깔끔하게 뗄 수 있습니다(그림 ② 참조).

입체모형의 에펠탑을 만들기 위해서는 탑의 하단 조각이 4개 필요합니다. 도안을 따라 하단 조각을 그려준 후, 필라멘트가 굳으면 도안에서 떼어줍니다. 이후 하단 조각 4개를 사각형 모양으로 연결합니다. 마치 용접을 하듯, 3D펜으로 조각들이 만나는 모서리를 붙여줍니다. 같은 방식으로 중단을 잇고, 이어서 상단 부분까지 연결해 주면 멋진 에펠탑이 완성됩니다.

3D펜의 원리는 3D프린트와 동일합니다. 가열장치로 필라멘트를 녹여서 노즐로 내보내는 것부터, 재료를 쌓아 입체적인 물건을 만드는 것까지 동일합니다. 심지어 3D펜의 재료인 필라멘트는 3D프린트에서 사용하는 재료이기도 하답니다.

3D펜의 노즐은 200°C 내외로 온도가 매우 높습니다. 필라멘트가 펜의 앞부분인 노즐에 뭉쳐있다고 해도, 절대 손으로 만지면 안 됩니다. 필라멘트가 너무 짧게 남으면 3D펜에서 잘 빠지지 않으므로 5cm 정도 남았을 때 뻬줍니다.
